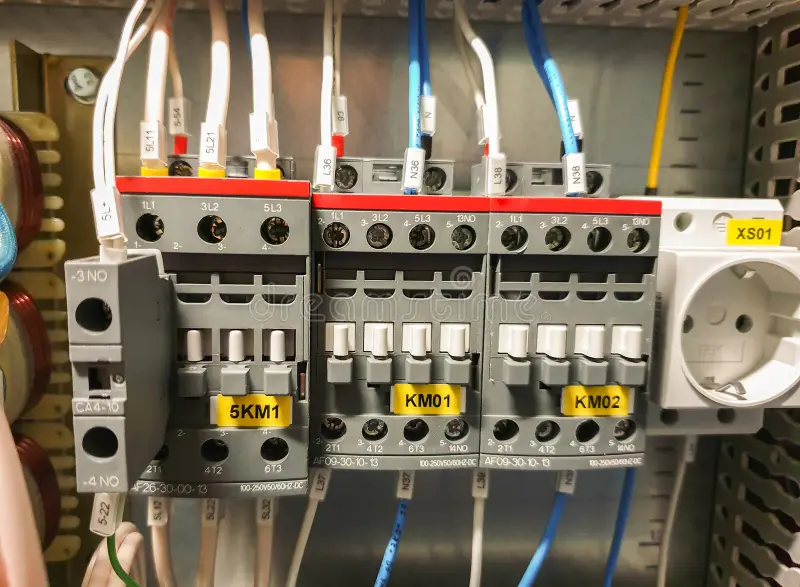

Comment fiabiliser le fonctionnement d'un contacteur ?
Comment fiabiliser le fonctionnement d'un contacteur ?
Introduction
Le moteur s'est arrêté sans alarme apparente. Après quelques vérifications, le défaut ne vient ni des câbles, ni du disjoncteur moteur. En inspectant l'armoire, le contacteur présente des traces d'échauffement et sur certains modèles on peut voir que les contacts sont partiellement détériorés. Quelques mois plus tôt, le même problème s'était déjà produit.
Un contacteur est un composant simple, mais sa défaillance peut provoquer des arrêts de production coûteux. Dans la majorité des cas, l'origine du problème n'est pas le contacteur lui-même, mais son environnement, son dimensionnement ou son mode d'utilisation.
Cet article s'adresse aux techniciens et responsables maintenance qui souhaitent augmenter la durée de vie des contacteurs installés dans une armoire industrielle et réduire les arrêts non planifiés.
Comprendre les causes de défaillance d'un contacteur
Un contacteur est constitué d'une bobine, d'un circuit magnétique et de contacts de puissance. Son usure dépend directement des contraintes électriques et mécaniques auxquelles il est soumis.
Les causes de défaillance les plus courantes sont :
échauffement excessif ;
surtensions sur la bobine ;
mauvais serrage des bornes ;
sous-dimensionnement ;
fréquence de manœuvre trop élevée ;
environnement poussiéreux ou humide ;
vibrations mécaniques.
Choisir la bonne catégorie d'emploi
Tous les contacteurs ne sont pas conçus pour les mêmes applications. Un moteur triphasé ne sollicite pas les contacts de la même manière qu'une résistance chauffante.
Voici les principales catégories d'emploi :
Application | Catégorie d'emploi | Exemple |
|---|---|---|
Charges résistives | AC-1 | Batteries de résistances |
Moteurs asynchrones | AC-3 | Pompes, convoyeurs, ventilateurs |
Démarrage et inversion fréquents | AC-4 | Ponts roulants, machines de levage |
Bobines et charges inductives | DC-13 | Relais et électrovannes |
Réduire les surtensions sur la bobine
Lors de la coupure, une bobine génère une surtension susceptible de détériorer les contacts du circuit de commande et de perturber les automates.
Plusieurs solutions existent :
Type de bobine | Protection recommandée |
|---|---|
Bobine courant continu | Diode de roue libre |
Bobine courant alternatif | Module RC |
AC ou DC | Varistance |
Par exemple, sur un contacteur Schneider Electric TeSys D équipé d'une bobine 24 VDC, l'ajout d'une diode de roue libre réduit fortement les pics de tension.
Limiter l'échauffement dans l'armoire électrique
La température influence directement la durée de vie des composants.
Une élévation de quelques dizaines de degrés peut accélérer le vieillissement des isolants et des contacts.
Les principales sources d'échauffement sont :
les connexions mal serrées ;
une ventilation insuffisante ;
la proximité avec des variateurs ou transformateurs ;
des courants supérieurs au courant nominal.
Vérifier les connexions
Le serrage doit être effectué au couple recommandé par le constructeur.
Une borne desserrée provoque une augmentation de la résistance de contact et donc un échauffement local.
Contrôler la température
Une caméra thermique permet de détecter rapidement les points chauds.
Un écart de température important entre deux phases peut révéler :
une borne mal serrée ;
un déséquilibre de courant ;
un contact dégradé.
Adapter le contacteur au nombre de manœuvres
Les applications à forte cadence sollicitent fortement les contacts.
Quelques exemples :
Application | Nombre de cycles | Solution recommandée |
|---|---|---|
Pompe de relevage | Faible | Contacteur standard |
Convoyeur automatisé | Moyen | Contacteur AC-3 correctement dimensionné |
Machine de conditionnement rapide | Élevé | Contacteur renforcé ou relais statique |
Régulation très fréquente | Très élevé | Relais statique SSR |
Protéger l'armoire contre son environnement
L'environnement industriel joue un rôle majeur dans la fiabilité.
Les principaux facteurs de dégradation sont :
Contrainte | Effet |
|---|---|
Poussière | Encrassement des contacts |
Humidité | Corrosion |
Vibrations | Desserrage des connexions |
Température élevée | Vieillissement accéléré |
Atmosphère corrosive | Oxydation des composants |
Mettre en place une maintenance préventive
Attendre la panne du contacteur n'est généralement pas la stratégie la plus économique.
Une surveillance périodique permet de détecter les signes précurseurs.
Contrôle | Fréquence | Méthode |
|---|---|---|
Serrage des bornes | Annuel | Clé dynamométrique |
Température | Semestriel | Caméra thermique |
Bruits anormaux | À chaque visite | Inspection visuelle |
État des contacts | Selon criticité | Contrôle visuel |
Tension de bobine | En cas de doute | Multimètre |
La tension d'alimentation de la bobine doit rester proche de sa valeur nominale.
Par exemple :
Bobine = 24 VDC
Une chute importante peut entraîner des vibrations du noyau magnétique et accélérer l'usure.
Mise en pratique
Étape | Action | Vérification |
|---|---|---|
1 | Identifier la charge alimentée | AC-1, AC-3 ou AC-4 |
2 | Vérifier le dimensionnement | Intensité nominale adaptée |
3 | Installer une protection de bobine | Diode, RC ou varistance |
4 | Contrôler le serrage des bornes | Couple constructeur respecté |
5 | Vérifier la température interne de l'armoire | Absence de points chauds |
6 | Contrôler la fréquence de commutation | Compatible avec la durée de vie du contacteur |
7 | Planifier les inspections | Maintenance préventive intégrée |
Questions fréquentes
Q : Un contacteur peut-il être surdimensionné ?
R : Oui. Un léger surdimensionnement améliore souvent la durée de vie, mais un écart excessif peut entraîner des coûts inutiles et des temps de réponse différents.
Q : Faut-il remplacer les contacteurs de manière préventive ?
R : Sur les équipements critiques, un remplacement programmé est souvent plus économique qu'une panne imprévue.
Q : Une caméra thermique est-elle utile ?
R : Oui. Elle permet d'identifier rapidement des échauffements anormaux avant qu'ils ne provoquent une défaillance.
Conclusion
Trois points permettent d'augmenter significativement la durée de vie d'un contacteur :
choisir la bonne catégorie d'emploi et dimensionner correctement le composant ;
limiter les surtensions et les échauffements dans l'armoire ;
mettre en place une maintenance préventive adaptée à la criticité de l'installation.
