La Vérification d'Absence de Tension (VAT) en milieu industriel : un élément clé de la sécurité électrique pour les étudiants de BTS

Dans les secteurs de l'industrie, de l'énergie et des automatismes, les techniciens de niveau BTS sont régulièrement amenés à intervenir sur des équipements électriques tels que des armoires de commande, des moteurs asynchrones, des variateurs de vitesse, des automates programmables ou encore des installations de distribution d'énergie. Avant toute intervention, une règle est fondamentale : ne jamais considérer une installation comme étant hors tension sans avoir réalisé une Vérification d'Absence de Tension (VAT).

La VAT constitue l'une des opérations les plus importantes de la procédure de consignation électrique. Elle permet de confirmer, de manière certaine, qu'aucune tension dangereuse n'est présente sur une installation avant le début des travaux. Cette opération est imposée par la norme NF C 18-510, qui définit les règles de sécurité lors des opérations sur les ouvrages et installations électriques.

Pour un étudiant de BTS, comprendre la VAT ne consiste pas seulement à connaître une procédure réglementaire. Il s'agit de développer une véritable culture de la sécurité, indispensable dans le monde industriel où les installations sont de plus en plus complexes et où les risques électriques restent omniprésents.

Pourquoi une VAT est-elle indispensable ?

Lorsqu'un sectionneur ou un disjoncteur est ouvert, il est tentant de penser que l'installation est hors tension. Pourtant, cette hypothèse peut être dangereuse. Plusieurs situations peuvent maintenir une tension sur un circuit malgré une coupure apparente :

• une erreur de câblage ;

• un mauvais repérage des circuits ;

• une seconde alimentation non identifiée ;

• un groupe électrogène ou un onduleur ;

• une alimentation photovoltaïque ;

• l'énergie résiduelle présente dans les condensateurs d'un variateur de vitesse ;

• un retour d'énergie provenant d'un moteur entraîné mécaniquement.

En maintenance industrielle, ces situations sont relativement fréquentes. Les installations modernes possèdent souvent plusieurs sources d'énergie électrique ou des systèmes de secours capables de réalimenter certains circuits automatiquement.

La VAT permet donc d'éliminer toute incertitude avant de commencer les travaux.

La place de la VAT dans la consignation électrique

La consignation électrique suit une procédure rigoureuse qui comprend plusieurs étapes successives :

1. Séparer l'installation de toutes ses sources d'alimentation.

2. Condamner les organes de coupure afin d'empêcher toute remise sous tension.

3. Identifier clairement la zone concernée.

4. Vérifier l'absence de tension (VAT).

5. Mettre à la terre et en court-circuit, lorsque cela est nécessaire.

La VAT intervient juste avant l'autorisation de commencer les travaux. Elle constitue donc le dernier contrôle de sécurité.

Il est important de comprendre qu'une consignation est incomplète tant que la VAT n'a pas été réalisée.

Le principe de fonctionnement de la VAT

La Vérification d'Absence de Tension repose sur une méthode simple mais extrêmement rigoureuse appelée :

Vérifier → Mesurer → Vérifier

Cette méthode comprend trois étapes obligatoires.

1. Vérification du bon fonctionnement du VAT

Avant toute mesure, l'opérateur vérifie que son Vérificateur d'Absence de Tension fonctionne correctement sur une source connue sous tension.

Cette étape garantit que l'appareil est opérationnel.

2. Vérification de l'installation

L'appareil est ensuite utilisé pour contrôler l'ensemble des conducteurs :

• Phase 1 – Phase 2

• Phase 2 – Phase 3

• Phase 1 – Phase 3

• Phase – Neutre

• Phase – Terre

• Neutre – Terre (si nécessaire)

Toutes les mesures doivent indiquer une absence de tension.

3. Nouvelle vérification du VAT

Une fois les mesures terminées, le VAT est de nouveau testé sur une source sous tension.

Cette dernière vérification permet de s'assurer que l'appareil n'a pas subi de défaillance pendant la mesure.

Cette procédure peut sembler répétitive, mais elle constitue une exigence réglementaire destinée à garantir la fiabilité des résultats.

Le matériel utilisé

Contrairement à une idée répandue, un multimètre n'est pas un appareil destiné à réaliser une VAT réglementaire.

La norme impose l'utilisation d'un Vérificateur d'Absence de Tension conforme à la norme EN 61243-3.

Ce matériel présente plusieurs avantages :

• conception spécifique pour la sécurité des opérateurs ;

• indication claire de la présence ou non de tension ;

• protection contre les erreurs de manipulation ;

• conformité aux exigences de la norme NF C 18-510.

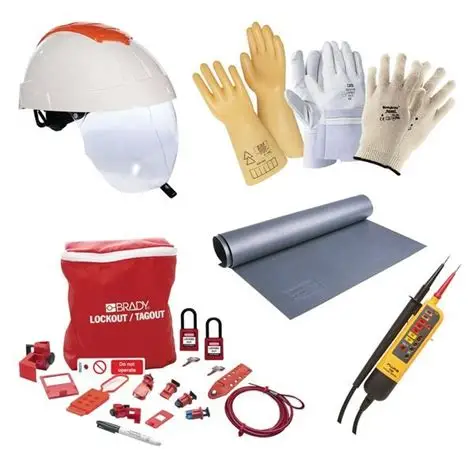

Le technicien doit également porter les équipements de protection individuelle adaptés :

• gants isolants adapté ;

• écran facial ou casque avec protection facial ;

• vêtements de travail en coton ;

• chaussures de sécurité normalisé ;

Les particularités de la VAT en milieu industriel

En BTS, les étudiants découvrent rapidement que les installations industrielles sont beaucoup plus complexes que les installations domestiques.

On y retrouve notamment :

• des réseaux triphasés 400 V ;

• des moteurs asynchrones de plusieurs dizaines de kilowatts ;

• des variateurs de vitesse ;

• des automates programmables industriels (API) ;

• des alimentations secourues ;

• des batteries et alimentations 24 V CC ;

• des condensateurs de forte capacité.

Ces équipements peuvent conserver une énergie dangereuse plusieurs minutes après la coupure de l'alimentation.

Par exemple, un variateur de vitesse possède un bus continu alimenté par des condensateurs. Après la coupure, la tension continue peut rester supérieure à 500 V pendant plusieurs minutes. C'est pourquoi les fabricants indiquent généralement un temps d'attente (souvent de 5 à 10 minutes) avant toute intervention, suivi obligatoirement d'une VAT.

De même, certaines alimentations secourues ou systèmes d'onduleurs peuvent maintenir une tension sur les circuits de commande alors que l'alimentation principale est coupée.

Les erreurs les plus fréquentes

Dans le monde industriel, plusieurs erreurs sont régulièrement observées :

• se fier uniquement à un voyant éteint ;

• utiliser un multimètre au lieu d'un VAT homologué ;

• oublier de tester le VAT avant ou après la mesure ;

• ne contrôler qu'une seule phase ;

• négliger les alimentations auxiliaires ;

• intervenir sans attendre la décharge des condensateurs.

Ces erreurs peuvent conduire à des accidents graves, notamment des électrisations, des brûlures par arc électrique ou des électrocutions.

Les compétences attendues en BTS

À l'issue de leur formation, les étudiants de BTS doivent être capables de :

• analyser les risques électriques avant une intervention ;

• appliquer correctement une procédure de consignation ;

• réaliser une VAT conformément à la norme NF C 18-510 ;

• choisir le matériel adapté à la mesure ;

• identifier les différentes sources d'énergie d'une installation industrielle ;

• adopter une attitude professionnelle en matière de sécurité.

Ces compétences sont essentielles aussi bien en BTS Maintenance des Systèmes (MS), en BTS Électrotechnique, qu'en BTS Contrôle Industriel et Régulation Automatique (CIRA) ou en BTS CRSA.

Conclusion

La Vérification d'Absence de Tension est bien plus qu'une obligation réglementaire : elle constitue un réflexe professionnel indispensable pour tout technicien intervenant sur une installation électrique industrielle. Dans un environnement où coexistent réseaux triphasés, variateurs de vitesse, automatismes et alimentations multiples, le risque de présence d'une tension résiduelle ou d'une réalimentation est bien réel.

Pour les étudiants de BTS, maîtriser la VAT signifie acquérir une compétence fondamentale qui sera mobilisée quotidiennement dans leur future activité professionnelle. Une intervention réussie ne dépend pas uniquement des compétences techniques, mais aussi de la capacité à appliquer rigoureusement les procédures de sécurité. En respectant systématiquement les étapes de la consignation et de la Vérification d'Absence de Tension, le technicien protège sa propre sécurité, celle de ses collègues et garantit la fiabilité des opérations de maintenance industrielle.
