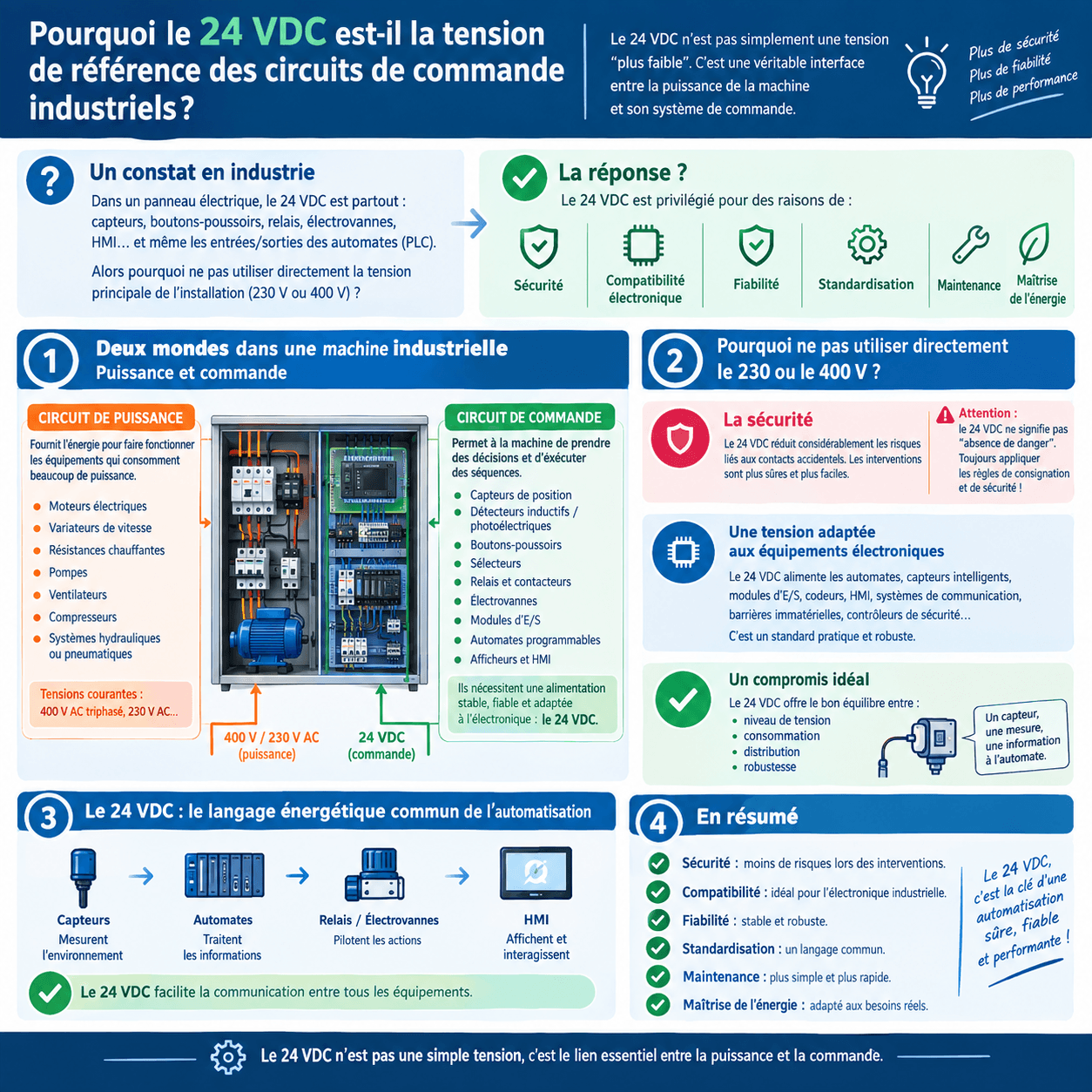

Pourquoi le 24 VDC est-il la tension de référence des circuits de commande industriels ?

Lorsqu’on ouvre un panneau électrique industriel, une chose attire rapidement l’attention : l’omniprésence de l’alimentation 24 VDC.

Elle alimente les capteurs, les boutons-poussoirs, les relais, les électrovannes, les interfaces opérateur (HMI) et, dans de nombreux cas, les entrées et sorties des automates programmables industriels (PLC).

Mais une question revient souvent : pourquoi ne pas utiliser directement la tension principale de l’installation pour alimenter tous ces composants ?

Après tout, si une machine fonctionne avec du 400 V triphasé ou du 230 V monophasé, pourquoi ajouter une alimentation intermédiaire en 24 VDC ?

La réponse tient à plusieurs facteurs essentiels : sécurité, compatibilité électronique, fiabilité, standardisation, maintenance et maîtrise de l'énergie.

Le 24 VDC n’est donc pas simplement une tension « plus faible ». Il constitue une véritable interface entre la puissance électrique de la machine et son système de commande.

1. Deux mondes dans une machine industrielle : puissance et commande

Pour comprendre l'intérêt du 24 VDC, il faut d'abord distinguer deux grandes parties d'une installation industrielle.

D'un côté, nous avons le circuit de puissance.

Il fournit l'énergie nécessaire pour faire fonctionner les équipements qui consomment une puissance importante :

• moteurs électriques ;

• variateurs de vitesse ;

• résistances chauffantes ;

• pompes ;

• ventilateurs ;

• compresseurs ;

• systèmes hydrauliques ou pneumatiques.

On retrouve alors des tensions telles que 400 V AC triphasé, 230 V AC ou d'autres niveaux de tension selon l'installation.

De l'autre côté se trouve le circuit de commande.

Son rôle n'est pas directement de fournir l'énergie nécessaire au fonctionnement du moteur, mais de permettre à la machine de prendre des décisions et d'exécuter des séquences.

C'est ici que l'on retrouve :

• les capteurs de position ;

• les détecteurs inductifs ou photoélectriques ;

• les boutons-poussoirs ;

• les sélecteurs ;

• les relais et contacteurs ;

• les électrovannes ;

• les modules d'entrées/sorties ;

• les automates programmables ;

• les afficheurs et HMI.

Ces équipements nécessitent généralement beaucoup moins de puissance, mais ils ont besoin d'une alimentation stable, fiable et adaptée à l'électronique.

C'est précisément à cet endroit que le 24 VDC prend toute son importance.

2. Pourquoi ne pas utiliser directement le 230 ou le 400 V ?

La première raison est évidente : la sécurité.

Travailler avec une tension de commande de 24 VDC permet de réduire considérablement les risques liés aux contacts accidentels avec les conducteurs du circuit de commande.

Imaginez un technicien qui doit contrôler un bouton-poussoir, mesurer une tension sur une entrée automate ou rechercher la cause d'un défaut sur un capteur.

Avec un circuit de commande en 24 VDC, les conditions d'intervention sont généralement beaucoup plus favorables qu'avec un circuit de commande directement raccordé au 230 V ou au 400 V.

Attention toutefois à une nuance importante : 24 VDC ne signifie pas “absence de danger”.

Une installation industrielle complète peut contenir simultanément du 400 V, du 230 V et du 24 VDC. Même lorsqu'il intervient uniquement sur le circuit de commande, le technicien doit respecter les procédures de consignation, les règles de sécurité électrique et les prescriptions applicables à l'installation.

Le 24 VDC est donc un niveau de tension de commande privilégié pour des raisons de sécurité, mais il ne dispense jamais des bonnes pratiques de travail.

3. Une tension parfaitement adaptée aux équipements électroniques

La deuxième raison est technologique.

L'industrie moderne utilise énormément d'électronique :

• automates programmables ;

• capteurs intelligents ;

• modules d'E/S déportées ;

• convertisseurs ;

• codeurs ;

• interfaces homme-machine ;

• systèmes de communication industriels ;

• barrières immatérielles ;

• contrôleurs et modules de sécurité.

La majorité de ces équipements sont conçus pour fonctionner avec une alimentation en courant continu basse tension.

Le 24 VDC s'est progressivement imposé comme un standard pratique pour alimenter cette électronique.

Pourquoi ?

Parce qu'il constitue un compromis particulièrement intéressant entre niveau de tension, consommation, distribution et robustesse.

Un capteur industriel peut ainsi recevoir son alimentation en 24 VDC, effectuer sa mesure et transmettre son information à l'automate via un signal adapté.

Le même principe s'applique aux boutons-poussoirs, aux détecteurs, aux relais et à de nombreux autres éléments du système de commande.

4. Le 24 VDC : le langage énergétique commun de l'automatisation

On peut presque considérer le 24 VDC comme une langue commune de l'automatisation industrielle.

Prenons un exemple simple.

Une machine doit détecter la présence d'une pièce.

Un capteur reçoit son alimentation en 24 VDC.

Lorsqu'il détecte la pièce, il modifie son signal de sortie.

Cette information arrive à l'entrée de l'automate.

Le PLC analyse alors cette information en fonction du programme.

Il peut ensuite commander une sortie.

Cette sortie active, par exemple, un relais ou une électrovanne également alimentée en 24 VDC.

Nous avons donc une chaîne complète :

Alimentation → Capteur → Automate → Sortie → Actionneur

Le 24 VDC peut être présent à presque toutes les étapes de cette chaîne.

C'est ce qui lui donne un rôle central dans l'architecture de commande.

5. Une alimentation stable : un élément essentiel de la fiabilité

Dans une machine industrielle, la qualité de l'alimentation électrique est fondamentale.

Un automate ou un capteur électronique peut être extrêmement performant, mais si son alimentation est instable, le fonctionnement de l'ensemble peut être perturbé.

Une alimentation industrielle 24 VDC correctement dimensionnée permet de fournir une tension adaptée aux équipements de commande.

Elle doit notamment être choisie en fonction :

• de la puissance consommée ;

• du courant maximal nécessaire ;

• des pointes de consommation ;

• des conditions environnementales ;

• de la température ;

• de la longueur des câbles ;

• des besoins de redondance éventuels ;

• des exigences de disponibilité de la machine.

Le dimensionnement ne consiste donc pas simplement à regarder la tension inscrite sur les composants.

Il faut également déterminer combien de courant le système va réellement demander.

6. Le dimensionnement de l'alimentation : une étape souvent sous-estimée

Prenons un exemple simplifié.

Supposons qu'une armoire comporte :

• un automate consommant 2 A ;

• plusieurs capteurs pour un total de 1,5 A ;

• des relais consommant 0,5 A ;

• des électrovannes représentant 2 A ;

• un HMI consommant 1 A.

La consommation théorique totale est :

2 + 1,5 + 0,5 + 2 + 1 = 7 A

Il serait alors imprudent de sélectionner automatiquement une alimentation exactement limitée à 7 A.

Il faut tenir compte des marges nécessaires, des évolutions futures et des appels de courant possibles.

On pourrait, selon les conditions de fonctionnement et les recommandations des fabricants, retenir une alimentation offrant une capacité supérieure.

L'objectif est d'éviter qu'une alimentation fonctionne constamment à sa limite.

Une alimentation correctement dimensionnée contribue ainsi à améliorer la fiabilité et la disponibilité de la machine.

7. Pourquoi le courant continu plutôt que le courant alternatif ?

Le choix du courant continu est particulièrement pertinent pour les circuits électroniques.

Les automates, capteurs et nombreux modules électroniques fonctionnent naturellement avec des tensions continues internes.

Une alimentation industrielle transforme donc généralement la tension alternative disponible dans l'installation en une tension continue régulée adaptée aux circuits de commande.

Schématiquement :

230/400 V AC → alimentation industrielle → 24 VDC

L'alimentation constitue ainsi une barrière fonctionnelle entre le réseau électrique et l'électronique de commande.

Elle permet notamment de fournir aux équipements une tension continue adaptée, tout en intégrant selon les modèles différentes fonctions de protection et de surveillance.

8. Le rôle central de l'alimentation 24 VDC dans une armoire

Dans une armoire électrique, l'alimentation 24 VDC peut être comparée au cœur énergétique du système de commande.

Elle reçoit l'énergie électrique et la distribue vers les différents consommateurs.

On peut retrouver sur ses départs :

• le PLC ;

• les capteurs ;

• les modules d'entrées/sorties ;

• les relais ;

• les interfaces opérateur ;

• les électrovannes ;

• les dispositifs de signalisation ;

• certains équipements de communication.

Cette architecture facilite énormément la compréhension et le dépannage de la machine.

Lorsqu'un capteur ne fonctionne plus, le technicien peut par exemple commencer par vérifier :

La présence du 24 VDC → la polarité → le câblage → le signal du capteur → l'entrée automate.

Cette méthode de diagnostic est simple, logique et reproductible.

9. Attention : toutes les charges 24 VDC ne se valent pas

Il serait toutefois faux de penser que tous les circuits 24 VDC peuvent être raccordés indistinctement sur la même alimentation.

Un capteur électronique et une électrovanne 24 VDC n'ont pas nécessairement le même comportement électrique.

Certaines charges sont essentiellement électroniques et relativement stables.

D'autres peuvent provoquer des appels de courant ou générer des perturbations électriques lors de leur commutation.

Les bobines de relais, contacteurs et électrovannes peuvent notamment générer des phénomènes transitoires.

C'est pourquoi la conception d'une armoire doit tenir compte de la nature des charges, des protections et de la distribution du 24 VDC.

Dans certaines architectures, on sépare même différentes branches d'alimentation afin d'éviter qu'un défaut ou une perturbation sur une charge ne compromette l'ensemble du système de commande.

10. Le 0 V est tout aussi important que le +24 V

Lorsqu'on parle de 24 VDC, on pense souvent uniquement au conducteur positif.

Pourtant, le 0 V joue un rôle essentiel.

Dans une architecture classique, on retrouve :

+24 VDC → équipement → 0 VDC

Le 0 V constitue le retour du circuit.

Une mauvaise gestion des références 0 V peut provoquer des dysfonctionnements particulièrement difficiles à diagnostiquer.

Dans les systèmes industriels comportant plusieurs alimentations, des signaux analogiques, des communications et différents équipements électroniques, la gestion des références électriques doit donc être étudiée avec soin.

11. Et les signaux analogiques dans tout ça ?

Le 24 VDC ne sert pas uniquement à alimenter les composants.

Il est également lié à de nombreux systèmes de mesure industriels.

Un transmetteur peut par exemple être alimenté en 24 VDC et fournir une information analogique représentant une grandeur physique.

Température, pression, niveau, débit ou position peuvent ainsi être mesurés et transmis à l'automate.

On retrouve alors une architecture du type :

24 VDC → capteur/transmetteur → signal de mesure → automate → traitement

Le 24 VDC devient donc une composante essentielle non seulement de l'alimentation, mais également de la chaîne d'acquisition des données.

12. Le 24 VDC et la sécurité machine

Il faut cependant distinguer le 24 VDC standard du 24 VDC utilisé dans des fonctions de sécurité.

Dans une machine moderne, certains circuits sont dédiés à la sécurité :

• arrêts d'urgence ;

• interrupteurs de sécurité ;

• barrières immatérielles ;

• surveillance de portes ;

• relais ou automates de sécurité.

Ces circuits doivent respecter des exigences spécifiques.

Le simple fait d'utiliser une tension de 24 VDC ne rend donc pas automatiquement un circuit « sécurisé ».

La sécurité dépend de l'architecture complète, des composants utilisés, de leur catégorie ou niveau de performance requis, de leur câblage et de leur validation.

C'est une distinction fondamentale pour tout automaticien.

13. Pourquoi cette tension est-elle devenue un standard industriel ?

Le succès du 24 VDC n'est pas dû à une seule caractéristique.

Il est le résultat de plusieurs avantages qui se complètent :

Sécurité

Une tension basse est mieux adaptée aux circuits de commande et facilite les interventions par rapport à des tensions de puissance.

Compatibilité

De nombreux équipements industriels sont conçus pour fonctionner en 24 VDC.

Standardisation

Les fabricants proposent une grande variété de composants compatibles.

Maintenance

Les techniciens connaissent largement cette architecture.

Fiabilité

Les alimentations industrielles modernes peuvent intégrer des protections, diagnostics et fonctions de surveillance.

Flexibilité

Le même réseau 24 VDC peut alimenter de nombreux types de composants de commande.

Évolutivité

Il est relativement simple d'ajouter de nouveaux capteurs ou modules lorsque l'alimentation possède une réserve de capacité suffisante.

Conclusion : le 24 VDC, bien plus qu'une simple tension

Lorsqu'on ouvre une armoire électrique industrielle, le 24 VDC peut sembler être un simple détail parmi les nombreux composants présents.

En réalité, il constitue l'un des éléments fondamentaux de l'architecture de commande.

Sans lui, une grande partie des capteurs, automates, interfaces et actionneurs modernes ne pourrait pas fonctionner de la manière prévue.

Le 24 VDC permet de créer une interface fiable entre l'énergie électrique et l'intelligence de la machine.

Il alimente les capteurs qui permettent à la machine de percevoir son environnement.

Il fournit l'énergie aux automates qui analysent les informations.

Il permet aux sorties de commander des relais, des électrovannes ou d'autres actionneurs.

Il contribue à simplifier la maintenance et à standardiser les architectures industrielles.

On peut donc résumer son rôle en une phrase :

Le 24 VDC est le lien énergétique qui permet à la machine de détecter, de réfléchir et d'agir.

C'est précisément pour cette raison qu'il occupe une place centrale dans les armoires électriques industrielles modernes.

Et lorsqu'un automaticien ouvre une armoire et commence son diagnostic, l'une des premières questions à se poser reste souvent très simple :

« Est-ce que mon 24 VDC est bien présent et stable ? »

Car lorsque le cœur énergétique du circuit de commande s'arrête, la machine peut rapidement perdre ses sens, son intelligence et sa capacité à agir.
